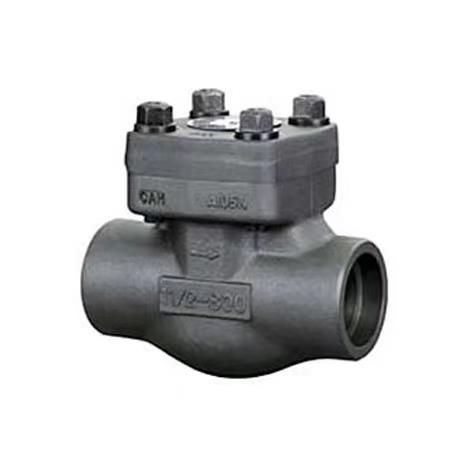

H61Y鍛鋼升降式止回閥
時間：2022/11/18
產品詳情
H61Y鍛鋼升降式止回閥有三種閥蓋設計形式。是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
冠環止回閥存在三種不同的設計結構，它們是升降式止回閥、球式止回閥和旋啟式止回閥。
鍛鋼升降式止回閥采用以下結構
☆全徑或縮徑
☆升降式止回閥
☆球式止回閥
☆旋啟式止回閥
☆按需求內置彈簧
☆螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
☆整體式上密封座
☆承插端符合ASME B16.11
☆螺紋連接端（NPT）符合ANSI/ASME B1.20.1
☆閥瓣可變換為節流型、針型、球型

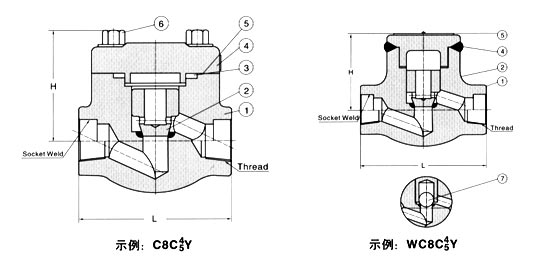

鍛鋼升降式止回閥設計結構和特征
H61Y鍛鋼升降式止回閥的設計與制造符合MSSP-118和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
升降式 閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
墊片
|
316夾 柔性石墨
|
316夾PTFE
|
||
|
4
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
銘牌
|
SS
|
|||
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8(M)
|
A193 B8(M)
|
|
7
|
球
|
A182 F420/STL
|
A182 F304
|
A182 F304
|
A182 F304
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼升降式止回閥尺寸和重量（Kg）
|
NPS
|
縮徑
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
/
|
|
全徑
|
/
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
|
L
|
79,
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
|
W
|
61
|
61
|
65
|
79
|
95
|
103
|
118
|
132
|
|
|
重量
|
螺栓式
|
1.4
|
1.2
|
1.5
|
3.1
|
3.9
|
5.6
|
8.9
|
12.5
|
|
焊接式
|
1.1
|
1.0
|
1.2
|
2.9
|
3.3
|
4.9
|
8.1
|
10.9
|
|
鍛鋼升降式止回閥 900Lb～1500Lb
鍛鋼升降式止回閥標準材質明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A 105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
升降式 閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
墊片
|
316夾 柔性石墨
|
316夾PTFE
|
||
|
4
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
銘牌
|
SS
|
|||
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8(M)
|
A193 B8(M)
|
|
7
|
球
|
A182 F420
|
A182 F304
|
A182 F304
|
A182 F304
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
|
NPS
|
縮徑
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
|
全徑
|
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
|
|
W
|
65
|
79
|
79
|
97
|
104
|
120
|
139
|
215
|
|
|
重量
|
螺栓式
|
1.6
|
3.4
|
3.3
|
5.5
|
6.0
|
9.2
|
12.9
|
16.2
|
|
焊接式
|
1.3
|
3.2
|
3.1
|
4.8
|
5.4
|
8.5
|
11.2
|
14.3
|
|
鍛鋼升降式止回閥鍛鋼旋啟式止回閥 800Lb
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
閥體
|
A 105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥蓋
|
A276 420
|
A276 304
|
A276 F304(L)
|
A276 F316(L)
|
|
3
|
旋啟式 閥瓣
|
A276 420
|
A276 304
|
A276 F304(L)
|
A276 F316(L)
|
|
4
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
5
|
搖臂
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
6
|
圓柱銷
|
A276 420
|
A182 F304
|
A182 F316
|
|
|
7
|
墊片
|
316夾 柔性石墨
|
316夾PTFE
|
||
|
8
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
9
|
內六角螺栓
|
A193 B7
|
A193 B16
|
A193 B8(M)
|
A193 B8(M)
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
|
NPS
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
|
L
|
800Lb
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
900～1500Lb
|
92
|
111
|
111
|
120
|
120
|
140
|
178
|
|
|
W
|
800Lb
|
61
|
61
|
78
|
84
|
101
|
120
|
133
|
|
900～1500Lb
|
79
|
79
|
79
|
97
|
105
|
120
|
140
|
|
|
重量
|
800Lb
|
1.1
|
1.0
|
1.9
|
3.9
|
4.5
|
7.3
|
10.0
|
|
900～1500Lb
|
3.1
|
3.0
|
3.6
|
4.3
|
6.1
|
8.8
|
12.6
|
|
