偏心半球閥PQ40H
時間：2022/11/21
產品詳情

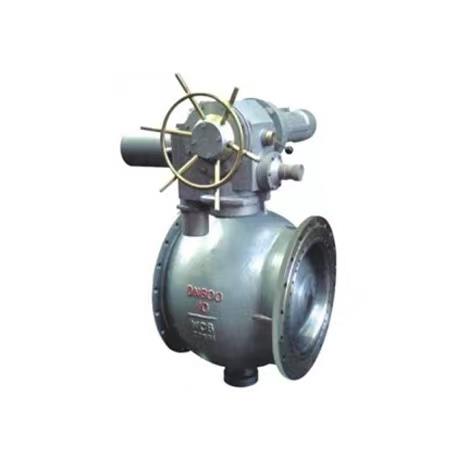

PQ40H偏心半球閥/QP640H氣動偏心半球閥/PQ940H電動偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。偏心半球閥特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
|
|
| 氣動偏心半球閥 | 電動偏心半球閥 |
|
序號
|
名稱
|
代號
|
材料
|
||
|
WCB
|
304 CF8
|
316 CF8M
|
|||
|
1
|
閥體
|
|
WCB ZG230-450
|
0Cr18Ni9
|
0Cr18Ni12Mo2Ti
|
|
2
|
下端蓋
|
|
Q235-A
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
3
|
內六角圓柱頭螺釘
|
GB/T70-2000
|
Q235-A
|
1Cr17Ni2
|
0Cr18Ni12Mo2Ti
|
|
4
|
下固定軸調節螺栓
|
|
Q235-A
|
1Cr17Ni2
|
1Cr17Ni2
|
|
5
|
六角螺母
|
GB/T6710-2000
|
Q235-A
|
1Cr17Ni2
|
1Cr17Ni2
|
|
6
|
下墊片
|
|
不銹鋼柔性石墨；PTFE；316夾柔性石墨
|
||
|
7
|
下軸承
|
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
8
|
下固定軸
|
|
2Cr13
|
304
|
0Cr18Ni12Mo2Ti
|
|
9
|
球體
|
|
ZG2Cr13
|
0Cr18Ni9
|
0Cr18Ni12Mo2Ti
|
|
10
|
閥座壓圈
|
|
Q225-A
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
11
|
閥座
|
|
Q225-A
|
PTFE/1Cr18Ni12Mo2Ti
|
PTFE/1Cr18Ni12Mo2Ti
|
|
12
|
內六角圓柱頭螺釘
|
GB/T70-2000
|
Q235-A
|
1Cr17Ni2
|
1Cr17Ni2
|
|
13
|
閥座墊片
|
|
不銹鋼柔性石墨
|
1Cr17Ni2
|
0Cr18Ni12Mo2Ti
|
|
14
|
閥桿
|
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
15
|
上軸承
|
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
16
|
對開圓環
|
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
17
|
定位圈
|
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
18
|
填料
|
|
柔性石墨
|
柔性石墨；PTFE
|
柔性石墨；PTFE
|
|
19
|
六角螺塞墊片
|
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
|
20
|
六角螺塞
|
|
2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
|
21
|
六角螺塞
|
|
2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
|
22
|
支架
|
|
WCB ZG230-450
|
WCB；304
|
WCB；304
|
|
23
|
雙頭螺栓
|
GB/T901-1988
|
35CrMoA
|
1Cr17Ni2
|
1Cr17Ni2
|
|
24
|
六角螺母
|
GB/T6170-2000
|
Q245-A
|
0Cr18Ni9
|
0Cr18Ni9
|
|
25
|
填料壓套
|
|
1Cr13
|
1Cr18Ni12Mo2Ti/1Cr18Ni9
|
1Cr18Ni12Mo2Ti/1Cr18Ni9
|
|
26
|
填料壓板
|
|
WCB
|
0Cr18Ni9
|
0Cr18Ni9
|
|
27
|
雙頭螺栓
|
GB/T901-1988
|
35CrMoA
|
1Cr17Ni2
|
1Cr17Ni2
|
|
28
|
六角螺母
|
GB/T6170-2000
|
Q245-A
|
0Cr18Ni
|
0Cr18Ni
|
|
29
|
六角螺栓
|
GB/T5783-200
|
Q235-A
|
1Cr17Ni2
|
1Cr17Ni2
|
|
30
|
驅動裝置
|
|
|
|
|
|
31
|
六角螺塞墊片
|
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
|
32
|
六角螺塞
|
|
2Cr13
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
偏心半球閥 性能規范
|
材料性能
|
材料代號
|
|||||
|
WCB
|
304
|
316
|
304L
|
316L
|
321
|
|
|
ZG230
|
0Cr18Ni9（CF8）
|
1Cr18Ni12Mo2Ti
（CF8M） |
00Cr18Ni10
（CF3） |
00Cr17Ni14Mo2
（CF3M） |
ZG7Cr18Ni9T
（F347） |
|
|
適用介質
|
水、油品、蒸汽
|
硝酸類
|
醋酸類
|
強氧化介質
|
尿素等腐蝕介質
|
硝酸類
|
|
測試范圍Mpa
|
||||||
|
項目
|
公稱壓力
|
殼體壓力試驗
|
密封測試
|
上密封測試
|
低壓密封測試
|
探傷測試
|
|
試驗介質
|
水 Mpa
|
水 Mpa
|
水 Mpa
|
氣 Mpa
|
GB/T6440-1992
|
|
|
時間
|
（S）
|
120
|
60
|
60
|
0.5~0.6
|
|
|
壓力測試
|
1.0Mpa
|
1.5
|
1.1
|
1.1
|
||
|
1.6Mpa
|
2.4
|
1.76
|
1.76
|
|||
|
2.5Mpa
|
3.75
|
2.75
|
2.75
|
|||
偏心半球閥 主要外形尺寸
|
公稱壓力
PN/Mpa |
公稱通徑
DN/mm |
尺寸
|
|||||||
|
L
|
D
|
K
|
d
|
f
|
C
|
Z-￠d
|
H
|
||
|
1.6
|
40
|
165
|
150
|
110
|
85
|
3
|
16
|
4-￠18
|
|
|
50
|
178
|
165
|
125
|
100
|
|
||||
|
65
|
190
|
185
|
145
|
120
|
18
|
280
|
|||
|
80
|
203
|
200
|
160
|
135
|
20
|
8-￠18
|
320
|
||
|
100
|
229
|
220
|
180
|
155
|
370
|
||||
|
125
|
254
|
250
|
210
|
185
|
22
|
430
|
|||
|
150
|
267
|
285
|
240
|
210
|
24
|
8-￠23
|
510
|
||
|
200
|
292
|
340
|
295
|
265
|
26
|
12￠-23
|
600
|
||
|
250
|
330
|
405
|
355
|
320
|
30
|
12-￠26
|
690
|
||
|
300
|
502
|
460
|
410
|
375
|
4
|
760
|
|||
|
350
|
572
|
520
|
470
|
435
|
34
|
16-￠26
|
830
|
||
|
400
|
610
|
580
|
525
|
485
|
36
|
16-￠30
|
925
|
||
|
450
|
660
|
640
|
585
|
545
|
40
|
20-￠30
|
1025
|
||
|
500
|
700
|
715
|
650
|
608
|
44
|
20-￠34
|
1120
|
||
|
600
|
813
|
840
|
770
|
718
|
5
|
48
|
20-￠36
|
1210
|
|
