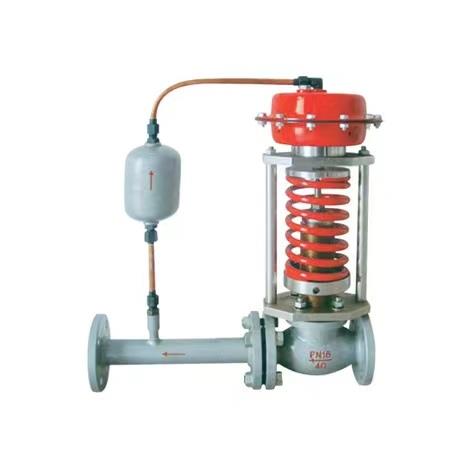

ZZYP型自力式壓力調節閥
時間：2022/11/15
自力式壓力調節閥工作原理是介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管（介質為蒸汽時加冷凝器）被引入執行機構作用于膜片上，使閥芯 隨之發生相應的位移，達到泄壓、穩壓的目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度增大，直至閥前壓力下降至設定值為 止。同理，如閥前壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加小，直至閥前壓力上升至設定值為止。若閥前壓力小于設定 值則該閥一直是關閉的。
自力式壓力調節閥無需外加能源利用被調介質自身壓力變化而實現自動調節的功能，具有壓力波動小節約能源等特點，ZZYP自力式壓力調節閥壓力等級有PN1.6.0.4.0mpa,閥門口徑范圍DN15-350mm供選擇，使用溫度范圍-20°c--560°c，所以自力式調節閥是一款zui節約能源的壓力調節閥產品。壓力設定期在一定范圍內還可以根據需求調節。
根據各種工藝場合的需要自力式壓力調節閥有三種閥蓋型式：普通（一般場合）、長頸（壓力調節范圍大）、散熱（溫度350～550℃）。有三種執行機構型式：膜片（普通膜片和增強膜片）、活塞、金屬膜片（波紋管）。
產品詳情
ZZYP自力式調節閥型號意義
ZZYP-16（25、40、64、110）B ZZYP-16K
Z：執行器大類；Z：自力式系列；Y：壓力調節閥：P：單座；16：PN1.6Mpa、40：4.0Mpa
B：控制閥后，壓力增加時閥關閉，K：控制閥前，壓力增加時閥開啟．
ZZYM-16B、ZZYN-16B：M：套筒式壓力調節閥；N：雙座式壓力調節閥
ZZYP自力式調節閥性能參數
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數KV |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
450 |
630 |
900 |
|
|
額定行程 |
8 |
10 |
12 |
15 |
18 |
20 |
30 |
40 |
45 |
60 |
65 |
|||
|
公稱通徑DN（mm） |
20（或G3/4″） |
|||||||||||||
|
閥座直徑 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
15 |
20 |
||
|
額定流量系數KV |
0.02 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.80 |
1.20 |
1.80 |
2.80 |
4.0 |
5 |
||
|
公稱壓力 PN |
MPa |
1.6，2.5，4.0，6.4（6.3）/2.0，5.0，11.0 |
||||||||||||
|
Bar |
16，25，40，64（63）/20，50，110 |
|||||||||||||
|
Lb |
ANSI：Class150、Class300、Class600 |
|||||||||||||
|
壓力分段范圍KPa |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、280～350、 330～400、380～450、430～500、480～560、540～620、600～700、680～800、780～900、 880～1000、900～1200、1000～1500、1200～1600、1300～1800、1500～2100、（其它范圍特殊設計） |
|||||||||||||
|
流量特性 |
快開 |
|||||||||||||
|
調節精度 |
±5-10（％） |
|||||||||||||
|
使用溫度 |
-60～350（℃）（低于-60特殊設計） 350～550（℃） |
|||||||||||||
|
允許泄漏量 |
Ⅳ級（硬密封） Ⅵ級（軟密封） （GB/T4213-92） |
|||||||||||||
|
減壓比（閥前壓力/閥后壓力） |
1.25～10（超過此范圍特殊設計） |
|||||||||||||
ZZYP自力式調節閥零件材料
|
零件名稱 |
材料 |
|
閥體 |
ZG230-450、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
閥芯 |
1Cr18Ni9、0Cr18Ni12Mo2Ti（堆焊Stellite）、PTFE |
|
閥座 |
1Cr18Ni9、0Cr18Ni12Mo2Ti（堆焊Stellite） |
|
閥桿 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
|
橡膠膜片 |
ding腈、乙炳、氟、耐油橡膠或0Cr18Ni9Ti |
|
膜蓋 |
Q235、Q235涂PTFE |
|
填料 |
聚四氟乙烯、柔性石墨 |
ZZYP自力式調節閥外形尺寸及重量
|
公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
||
|
B |
233 |
332 |
373 |
522 |
673 |
980 |
1200 |
||||||
|
H |
壓 |
15～140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
|||
|
120～300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
|||||
|
280～500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
|||||
|
480～1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
||||||
|
600～1500 |
445 |
570 |
600 |
820 |
890 |
950 |
950 |
1000 |
|||||
|
1000～2500 |
445 |
570 |
600 |
820 |
890 |
950 |
950 |
1000 |
|||||
|
A |
壓 |
15～140 |
φ282 |
φ308 |
|||||||||
|
120～300 |
φ232 |
||||||||||||
|
280～1000 |
φ196 |
φ196 |
φ282 |
||||||||||
|
600～2500 |
φ85 |
φ96 |
|||||||||||
|
大約重量（Kg） |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
||||
|
導壓管接口螺紋 |
M16×15 |
||||||||||||
