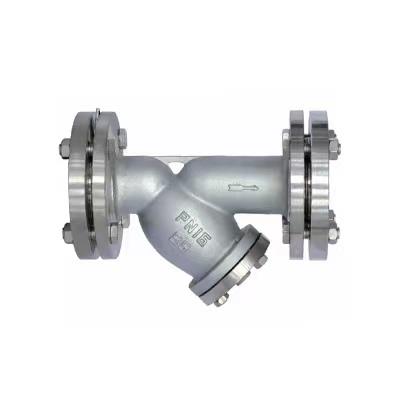

Y型法蘭過濾器
時間：2022/11/16
2、Y型過濾器與管道中閥門及其它主要設備配套使用，也可單獨使用于管路中。管道中介質首先進入過濾器，通過濾網再進入連接閥門及管道中，而雜物則留于過濾桶內。
產品詳情
Y型過濾器應用范圍：
Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的阿質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質為水、油、氣。一般通水網為18-30目/cm2，通氣網為40-100目cm2，通油網為100-480目/cm2。可按用戶要求制作濾網。
Y型過濾器結構特點：
1、Y型過濾器具有結構先進阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。
2、Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組成，通常安裝在閥門及其它主要設備之進口端，使于清理雜物與安裝拆卸，以保護閥類或設備及正常使用。
Y型過濾器標準規范：
設計制造標準：法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：執行HG/T21637-1991標準，或客戶指定標準。
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
Y型過濾器零件材料與工況：
|
零件名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼、黃銅 |
|
濾網蓋 |
碳鋼、不銹鋼、黃銅 |
|
濾芯網 |
不銹鋼 |
|
密封件材質 |
柔性石墨、聚四氟乙烯 |
Y型過濾器技術參數：
|
型號 |
連接形式 |
公稱壓力（MPa） |
耐壓試驗壓（MPa） |
工作壓力（MPa） |
殼體材料 |
過濾網材料 |
網眼總面積 |
|
GL41H-10 |
法蘭 |
1.0 |
1.1 |
1.0 |
灰鑄鐵 |
不銹鋼 |
3～4DN |
|
GL41H-16 |
法蘭 |
1.6 |
1.76 |
1.6 |
球墨鑄鐵 |
||
|
GL41H-25 |
法蘭 |
2.5 |
2.75 |
2.5 |
碳鋼 |
Y型過濾器主要尺寸及重量：
|
殼體材質 |
濾框?yàn)V網材質 |
S密封件 |
工作溫度（℃） |
操作壓力 |
連接方式 |
|
|
碳鋼 |
見不銹鋼濾芯技術特性表 |
金屬纏繞 丁腈橡膠NBR 聚四氟乙烯PTFE |
碳鋼 |
-20～250℃ |
0.6～5.0MPa |
螺紋連接 法蘭連接 對焊連接 |
|
黃銅 |
黃銅 |
|||||
|
碳鋼襯PTFE |
CS/PTFE |
|||||
|
不銹鋼304 |
不銹鋼 |
-80～450℃ |
||||
|
不銹鋼 316L |
||||||
Y型過濾器有效過濾面積：
|
～目數/in |
～孔數/in |
可截粒徑 |
絲徑 |
有效過濾面積% |
|
10 |
100 |
2023 |
0.02000(0.510) |
64 |
|
20 |
400 |
955 |
0.02140(0.315) |
58 |
|
30 |
900 |
614 |
0.00921(0.224) |
54 |
|
40 |
1600 |
442 |
0.00760(0.206) |
48 |
|
50 |
2500 |
365 |
0.00598(0.512) |
46 |
|
60 |
3600 |
301 |
0.00480(0.122) |
44 |
|
80 |
6400 |
216 |
0.00402(0.102) |
42 |
|
100 |
10000 |
173 |
0.00310(0.081) |
40 |
Y型過濾器尺寸表:
|
DN |
in |
L |
H |
H1 |
有效過濾面積 m2 |
DN |
in |
L |
H |
H1 |
有效過濾面積 m2 |
|
15 |
1/2 |
125 |
70 |
150 |
0.00185 |
150 |
6 |
380 |
335 |
580 |
0.07709 |
|
20 |
3/4 |
145 |
70 |
150 |
0.00281 |
200 |
8 |
495 |
420 |
690 |
0.11967 |
|
25 |
1 |
160 |
80 |
160 |
0.00343 |
250 |
10 |
595 |
500 |
800 |
0.19155 |
|
32 |
11/4 |
180 |
90 |
180 |
0.00486 |
300 |
12 |
640 |
580 |
950 |
0.26738 |
|
40 |
11/2 |
200 |
100 |
240 |
0.00767 |
350 |
14 |
750 |
650 |
1100 |
0.30926 |
|
50 |
2 |
220 |
130 |
250 |
0.01161 |
400 |
16 |
800 |
700 |
1360 |
0.40946 |
|
65 |
21/2 |
260 |
165 |
350 |
0.02111 |
450 |
18 |
850 |
800 |
1500 |
0.55638 |
|
80 |
3 |
280 |
195 |
390 |
0.03029 |
500 |
20 |
900 |
875 |
1650 |
0.65385 |
|
100 |
4 |
320 |
230 |
450 |
0.04063 |
550 |
22 |
1000 |
940 |
1780 |
0.76956 |
|
125 |
5 |
320 |
230 |
490 |
0.05523 |
600 |
24 |
1250 |
1050 |
1900 |
0.87528 |
