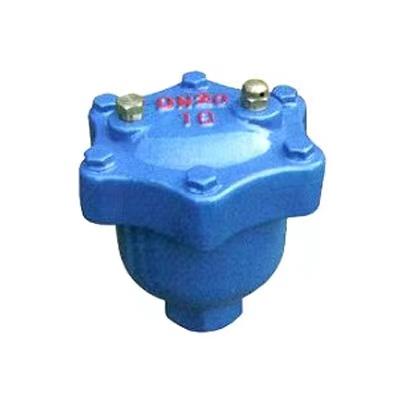

ARVX微量排氣閥
時間：2022/11/17
ARVX微量排氣閥在一般情況下，水中約含2VOL%的溶解空氣，主輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋(AIR POCKET),使輸水變得困難，系統的輸水能力可因此下降約5-15%。此微量排氣閥主要功能就是排除這2VOL%的溶解空氣，并適合裝置于高層建筑，廠區內配管，小型泵站用以保護或改善系 統的輸水效率及節約能源。單桿式（SIMPLE LEVER TYPE)微量排氣閥，為一類似橢圓形閥體，內部所有零件包括浮球、杠桿、杠架、閥座、等均為304S.S不銹鋼，內部使標準排氣孔徑1/16"，適合用于PN16工作壓力環璋。
產品詳情
主要零件材料：
|
名 稱 |
材 質 |
|
閥 蓋 |
球墨鑄鐵 |
|
閥 座 |
304不銹鋼 |
|
桿 架 |
304不銹鋼 |
|
塞 頭 |
合成橡膠BUNA,VITON |
|
杠 桿 |
304不銹鋼 |
|
浮 球 |
304不銹鋼 |
|
閥 體 |
球墨鑄鐵 |
|
螺 栓 |
鍍鋅鋼制 |
外表及主要尺寸：
|
公稱通徑DN(mm) |
入口尺寸 |
出口尺寸 |
排氣孔尺寸 |
外形尺寸A(長)хB(寬)х(高)(mm) |
|
15 |
1/2"(15m/m) |
1/4" |
1.6 |
102 х86х127 |
|
20 |
3/4"(20m/m) |
1/4" |
1.6 |
102 х86х127 |
|
25 |
1"(25m/m) |
1/4" |
1.6 |
102 х86х127 |
ARVX微量排氣閥結構圖：
